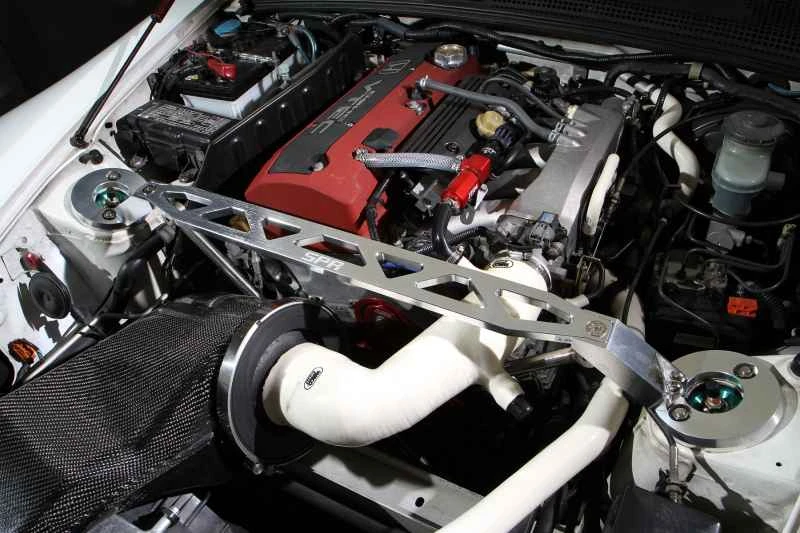

▲エンジンルームは上下とも開放された空間であり、車体の中で最も弱い箇所でもあります。ボディブレースを追加することで、車体のねじれに対する耐性を向上させることができます。質問3:ボディタイロッドはどのように選択すればよいですか?材料、デザイン、設置場所ストラットバーの追加は、現在、車体の剛性を強化する最も手軽で経済的な方法です。なぜこのパーツを追加するのでしょうか？それは、このパーツはボディ補強の最も基本的な構成要素であり、最も負荷のかかる部分を補強する重要なパーツだからです。サスペンションのアンカーポイントに横向きに取り付けられているため、路面からの振動を直接受けます。ストラットバーから車体への力が除去されなければ、サスペンションシステムの変位が低減されるだけでなく、車両の揺れも減少し、操縦安定性が向上します。ショックアブソーバーとスプリングが衝撃を吸収するため、ストラットバーを追加しても補強の効果は感じにくいですが、実際には、特に山道では、ストラットバーの有無による違いは顕著です。ストラットバーを追加する上で最も重要な箇所は、エンジンルーム内のショックアブソーバータワー上部です。エンジンルームは、エンジンを支えるだけでなく、フロントアクスル、アッパートリプルブラケット、そして左右のフェンダー内側に配置されたサスペンションシステムのショックアブソーバーも収容しているためです。しかし、エンジンルームは上下に開口部のある箱のような構造になっており、理論上、構造剛性の観点から最も「弱い」部分です。そのため、多くの車両では、この固有の欠点を補うために特別な設計が採用されています。エンジンルームにストラットバーを追加するには、直接的な力を受けるエンジンルーム両側のショックアブソーバータワーを構造ロッドで連結します。これにより、エンジンルーム上部の開口部を構造的に補強します。一部の高性能車では、板金の強度を高め、騒音を抑えるために、工場出荷時にこの設計が採用されています。 エンジンルームは上下とも開放された空間であり、車体の中で最も弱い箇所でもあります。ボディブレースを追加することで、車体のねじれに対する耐性を向上させることができます。 エンジンルームストラットが効果的に機能するには、ショックアブソーバータワーマウントの設計が非常に重要です。タワーマウントはショックアブソーバーアッパーマウントの板金と完璧にフィットする必要があります。組み立て後に両者がしっかりとフィットすることで初めて、アッパーマウントの変形や破損を効果的に抑制できます。エンジンベイストラットに関しては、望ましい効果を得るために考慮すべき重要なポイントがいくつかあります。例えば、アルミ製ストラットは鉄製ストラットよりも強度がわずかに劣るため、同等の効果を得るには鍛造アルミ合金製ストラットを使用する必要があります。さらに、ストラットは中空構造（丸型または角型）にする必要があります。中空構造は、中実材よりも高い強度と軽量性を実現できるためです。ストラット取り付けブラケットは、ショックアブソーバーマウントの板金と完全に位置合わせされている必要があります。取り付け後のしっかりとしたフィットは、マウントの変形や破損を効果的に防止するために不可欠です。調整ネジのない固定式ストラットが入手可能であれば、それが最良の選択です。調整式ストラットの場合は、調整ネジのサイズに注意してください。ストラットの直径に近いほど、直径が大きいほど強度が高くなります。これらは、エンジンベイストラットを選ぶ際に考慮すべき重要なポイントです。フェンダーサイドストラット、アンダーボディストラット、リアアッパーストラットとロワーストラット、Bピラーストラットなど、その他の類似のアフターマーケットパーツはすべて同様の原理で機能し、補強する領域と実際の効果が異なるだけです。 多くのタイロッドブランドは、車両下部の脆弱な部分を補強するための後付けタイロッドも提供しており、オーナーは車両を補強することができます。購入の際は、取り付け後にタイロッドが低すぎない製品を選ぶようにしてください。マンホールの蓋に擦れてしまう可能性があります。多くのセダンでは、エンジンルームにある2本のメインビームが前方から後方まで伸びておらず、シート下までしか伸びていない点に注目すべきです。この2本のフロントメインビームと後方から伸びるサイドフレームとの接合部が不良だと、車体中央部とコックピットフロアの剛性が低下します。その結果、高速コーナリング時に車体がねじれ、ステアリングレスポンスに大きく影響します。この問題に対処するため、一部のレーシングカーではアンダーボディブレースを装着したり、アンダーボディを大型のアルミ合金板で覆ったりしています。中央部とサイド部の接合部を強化することで、車体全体の強度を向上させています。したがって、特定の車種の車体の弱点を特定することで、最適な対策を講じることができます。 多くの公式レーシングカーは、シャーシ上部の構造強化に加え、フロントとリアのサスペンションリンクと三角形のブラケットを固定し、サスペンションの張力のストレスに耐えるフロントとリアのサブフレームの強度など、足回りの剛性強化にも重点を置いています。最後に、多くの自動車愛好家は「ボディストラット」と「シャシーリンケージ」の用途についてよく理解していないようです。説明しましょう。ストラットは車体に取り付けられた金属棒で、車体の剛性と強度を高めるために使用されます。一方、リンケージはシャシーサスペンションに取り付けられ、ショックアブソーバーの上下動範囲を制限するために使用されます。アフターマーケットのリンケージは主にスチール製で、両端に球面ジョイントがあり、長さを調整できるものが多くあります。これらの特徴から、両者を区別することができます。さらに、サスペンションには「アンチロールバー」が取り付けられています。これは、コーナリング時の車体のロールを抑えるために使用されます。これら3つの部品は機能が大きく異なるため、混同しないようにする必要があります。 シャシーリンケージは、ショックアブソーバーの上下動範囲を制限するためにシャシーサスペンションに取り付けられます。改造されたリンケージは、主に鋼鉄製で、両端に球面ジョイントがあり、長さを調整できます。その機能と設計は、ボディタイロッドとは大きく異なります。 ——————————–質問4: ボディスポット溶接とは何ですか?車体の強度を高める強固な基盤を築きます。車体構造は、ドアフレーム周りなど、通常、2枚以上の板金部品を溶接して構成されます。強度面では、溶接点が多いほど車体剛性は高くなります。しかし、市販車ではコストや快適性を考慮し、板金部品間の溶接点は少なくなっています。溶接点を適切に補強できれば、車体構造のねじり強度も向上します。しかし、溶接点数を増やすだけではこの目標は達成できません。不適切な施工は容易に逆効果を招きます。スポット溶接では、周囲の鉄板は鋳造後に硬化するため、溶接点が近すぎると応力緩衝材が不足し、ひび割れや破損につながる可能性があります。また、溶接は最初から最後まで連続して行うことができません。そうしないと、片面板金が熱によって変形し、端部に余肉が生じ、車体の変形につながる可能性があります。 車体におけるスポット溶接の重要箇所としては、フロントとリアのショックアブソーバータワー、そしてドアパネルの接合部などが挙げられます。溶接部が近すぎると硬化し、車体に割れが生じるため、溶接箇所が近すぎることは推奨されません。また、スポット溶接後は速やかに防錆処理を行い、完成後に車体が変形しないよう、施工工程では応力を解放した状態にしておく必要があります。また、車両全体のスポット溶接は1日で完了する作業ではないため、当日溶接した部品は洗浄し、亜鉛メッキまたは銅メッキの母材を塗布する必要があります。そうしないと、翌日になって溶接後の酸化や昼夜の気温・湿度の変化により、昨日溶接した部品に錆が発生していることに気付くことになります。その時には、問題に対処するには手遅れであり、損失が利益を上回ってしまうでしょう。最後に、車両全体のスポット溶接は、まず車両を手術台または専用の治具に載せ、車体本体の溶接を行ってから、フリップのための細部溶接を行うのが最善です。支持環境が悪いと、応力がかかった空の車体が変形する可能性があるため、この点は非常に重要です。溶接時の膨張・収縮や応力の変化に加え、車体が治具に適切に固定されていない場合、例えば車体がわずかにねじれていると、スポット溶接によってねじれたプラットフォームが固定され、調整ができなくなります。車両の基本構造や形状が正しくないと、その後のリアカウンターウェイトやシャーシのセッティング調整に決定的なダメージを与えるため、細心の注意が必要です。 車体の強化はボディ構造だけにとどまりません。例えば、このEVOのフロントトライアングルはアルミ合金製ですが、チューナーはそこに小さなアルミプレートを特殊溶接することで、トライアングルの変形量を低減し、急旋回時の圧力によるフロントのねじれを防ぎ、ハンドリングレスポンスの低下を防いでいます。 スーパーカーは、高速走行時やアグレッシブなコーナリング時のボディのねじれに対応するため、通常のセダンよりも高いボディ剛性が求められるため、ボディの溶接箇所はセダンよりも多く、溶接方法も特殊で、溶接ラインも多くなっています。さらに、アルミ合金ボディの採用により、車全体の剛性も格段に向上しています。 アウディR8のこのパースビューから、比較的大きなコックピット開口部に加え、フロントトランク、そしてリアエンジンルームまでがインターロッキングフレーム構造で埋め尽くされていることがわかります。高速走行時の安全性を確保するだけでなく、ボディ剛性の強化はセダンとは比べものにならないほどです。 【100の質問】車体剛性強化のための6つの質問 - 硬いだけでなく、しなやかさも必要（後編） 【100の質問】車体剛性強化のための6つの質問 - 硬いだけでなく、しなやかさも必要（前編）
